Бездротовий вуличний двонаправлений датчик руху типу «штора» Ajax DualCurtain Outdoor white

Принцип роботи

Ajax DualCurtain Outdoor - бездротовий двонаправлений вуличний датчик руху типу штора. Дозволяє виявити вторгнення на територію, що охороняється, дальність зони детекції в межах до 30м забезпечує надійний захист вікон, дверей, вітрин і т.д. Датчик має імунітет до тваринних зріст до 80 см, не реагує на похитування гілок або листя, присутність птахів або комах не викликає помилкових спрацьовувань. Також датчик захищений від несанкціонованого впливу (завішування, зафарбовування, покриття лаком), працює при температурі нижче 0°C, захищений від бризок та пилу, дальність роботи налаштовується.

Принцип дії Ajax DualCurtain Outdoor заснований на визначенні інфрачервоного (ІЧ) випромінювання від живої істоти. Кожна жива істота, у тому числі людина - джерело інфрачервоного випромінювання. Датчик оснащений двома незалежними пасивними ІЧ-сенсорами. Отримані дані перевіряються за допомогою двофакторного алгоритму ELSA: виявлення подібності між сигналами обох сенсорів, а також спектральних образів. Це дозволяє уникнути помилкових спрацьовувань, а також дозволяє регулювати дальність роботи датчика (до 30 метрів, по 15 метрів в кожну сторону).

Гнучкі налаштування

DualCurtain Outdoor налаштовується як перемикачами на задній панелі, так і Ajax. За допомогою перемикачів інженер монтажу регулює зону детектування, а в додатку встановлює чутливість, затримки, може вимкнути окрему сторону, налаштувати реакцію сирен або сценарій автоматизації. Тривоги в повідомленнях та журналі подій відображаються окремо для кожної сторони детектора.

Дальність та напрямок зони детектування регулюється для кожної сторони окремо. Це допомагає налаштувати датчик відповідно до архітектурних особливостей об'єкта та забезпечити точне виявлення загроз.

DualCurtain Outdoor має унікальну технологію, що розширює зону детектування. При включеній функції Near Area Detection один з ІЧ-сенсорів отримує додаткове вузьке поле зору, спрямоване під кутом 40 ° вниз. Ця функція доступна для кожної сторони детектора.

Датчик працює тільки з Hub Plus, Hub 2, Hub 2 Plus та ретранслятором ReX. Підключення до Hub та модулів інтеграції ocBridge Plus та uartBridge не передбачено!

Комплексний захист від саботажу

DualCurtain Outdoor оснащений системою захисту від маскування, яка повідомляє про перекриття огляду детектора. Датчик також оснащений кнопкою тампера, яка миттєво повідомляє про відрив DualCurtain Outdoor від поверхні. Системі потрібно не менше хвилини, щоб виявити втрату зв'язку з датчиком.

Гарантована доставка тривог
Компанія Ajax розробила радіопротокол Jeweller, щоб гарантувати безперебійну взаємодію всіх пристроїв безпеки. Радіопротокол використовує фрейми для синхронізації сеансів зв'язку пристроїв, автентифікацію для запобігання підробці та шифрування для захисту від злому.

Функціональні особливості

• Датчик легко встановлюється та налаштовується без спеціальних знань;
• Монтаж датчика за допомогою смарт-кріплень зручний та не пошкодить ремонт;
• Датчик регулярно передає сигнали тестування на центральний блок, причому період опитування датчиків можна регулювати на власний розсуд у діапазоні 12-300 секунд. Якщо датчик спробують вкрасти або зламати, централь охоронної системи негайно дізнається про це і видасть сигнал тривоги;
• Для надійного контролю роботи сигналізації датчик регулярно передає сигнал про розряд батареї на центральний блок, користувач буде своєчасно сповіщений про необхідність замінити батарею в датчику;
• Інформація, що передається датчиком, захищена від перехоплення та спроби підміни;
• Максимальна відстань між датчиком та центральним блоком становить 1700 м в умовах прямої видимості;
• Датчик використовує передачі сигналу частоту загального призначення 868,0 – 868,6 МГц чи 868,7 – 869,2 МГц;
• Датчик визначає рух з відривом до 15 м однією сторону, горизонтальний кут огляду - 90°;
• Ігнорує тварин заввишки до 80 см та будь-якої ваги;
• Датчик не спрацьовує на випадкові рухи неживих предметів;
• Чутливість датчика регулюється (3 рівні);
• Корпус датчика захищений від розтину тампером;

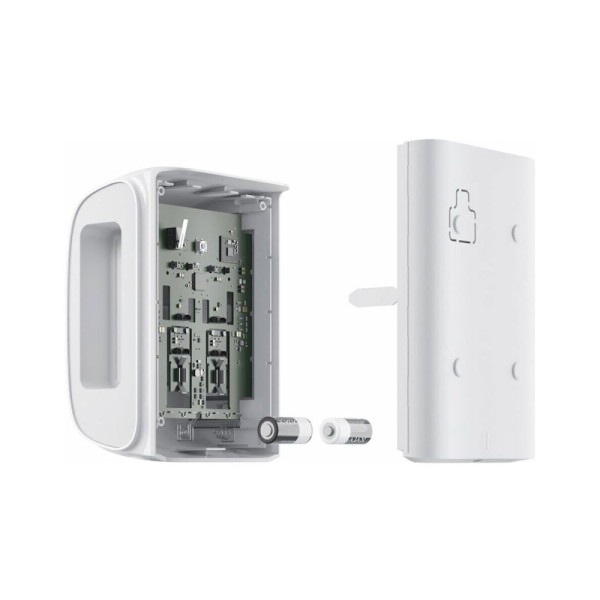

• Завдяки спеціальному алгоритму енергозбереження датчик працює від 2 батарей типу CR123, 3 В до 4 років;
• Датчик працює тільки з Hub Plus, Hub 2, Hub 2 Plus, ReX

ВСТАНОВЛЕННЯ

• Просте підключення до хаба через QR-код.
• Установка на смарт-кріплення без аналізу датчика.
• Налаштування та тестування через мобільний додаток Ajax Security System.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тип датчика: бездротовий

Використання: приміщення / вулиця

Сумісність: Hub Plus, Hub 2, Hub 2 Plus, ReX на OS Malevich 2.11 та вище

Чутливий елемент: ІЧ-сенсор, 4 шт.

Дальність виявлення руху: від 4 до 15 метрів (залежно від налаштувань) у кожної оптичної системи

Захист від хибних спрацьовувань: є

Час доставки сигналу тривоги: 0,15 с

Кут огляду: по горизонталі – 4,5°, по вертикалі – залежно від налаштувань

Швидкість визначення руху: від 0,3 до 2 м/с

Чутливість: 3 рівня, що налаштовується

Елемент живлення: 2 x CR123, 3V

Термін роботи від батареї: до 4 років

Температурний сенсор: є

Радіопротокол: Jeweller

Дальність зв'язку із датчиками: до 1700 м на відкритому просторі

Робочі частоти: 868,0-868,6 МГц

Саморегульована потужність радіосигналу: до 20 мВт

Період опитування датчиків: 12-300 секунд

Діапазон робочих температур: від -25 ° С до +60 ° С

Допустима вологість: до 95%

Клас захисту: IP54

Розміри: 174 x 123 x 88 мм

Вага: 615 г
