Центральна панель Ajax CenterCover (type F) white для вбудованої розетки

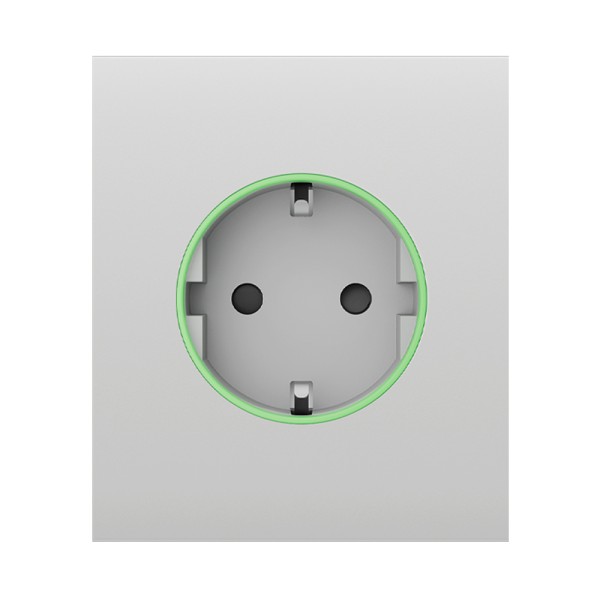

Центральная панель Ajax СenterCover (type F) white — это компонент для беспроводной умной встраиваемой розетки Ajax Outlet (type F). Используется, когда необходимо установить розетку между устройствами в рамке Ajax Frame (3 seats), Ajax Frame (4 seats) или Ajax Frame (5 seats). Панель состоит из двух элементов одинакового цвета: передней панели и крышки розетки. Крышка имеет защитные шторки и отверстие для фиксации крышки комплектным винтом к реле OutletCore (type F). В линейке предусмотрено восемь цветов панелей: черный, графит, белый, слоновая кость, дымчатый, устричный, серый, оливковый.

На передней панели находится кольцо, вокруг крышки, со светодиодной индикацией, которая разными цветами обозначает состояние Outlet [type F] и текущий уровень нагрузки. Если розетку установили правильно относительно ключа UP, активной будет сенсорная кнопка в верхнем левом углу передней панели. Ночная подсветка панели активируется в настройках розетки в приложении Ajax. Контакты для подключения светодиодной индикации, подсветки и сенсорной кнопки к реле OutletCore (type F) находятся с обратной стороны панели.

Встраиваемые розетки могут быть интегрированы с умными выключателями LightSwitch. Эти устройства обладают аналогичной конструкцией рамки. Для создания комбинированных вариантов необходимо использовать рамку Ajax Frame, а также боковые панели SideCover для установки справа или слева от других розеток или выключателей LightSwitch, а для установки розетки между устройствами можно воспользоваться центральными панелями CenterCover.

Перед монтажом Outlet (type F) убедитесь, что выбрали оптимальное место установки. Розетку Outlet (type F) должен устанавливать только профессиональный электрик или монтажный инженер. Не включайте подачу питания на умную розетку до установки крышки. Для правильной установки панели используйте ключ UP на крышке розетки и лицевой части реле — они должны сойтись. Зафиксируйте крышку розетки комплектным винтом с тыльной стороны реле.

Очищайте корпус устройства от пыли, паутины и других загрязнений при их появлении. Используйте мягкую сухую салфетку, предназначенную для технического ухода. Избегайте применения веществ, содержащих спирт, ацетон, бензин и другие агрессивные растворители при очистке устройства.

Характеристики:

• Совместимое устройство: OutletCore (type F) Jeweller
• Совместимые рамки: Ajax Frame (3 seats), Ajax Frame (4 seats), Ajax Frame (5 seats)
• Диапазон рабочих температур: 0°С ~ +40°С
• Максимальная влажность: 75%
• Класс защиты: IP20
• Основной цвет: белый
• Размеры:
  – передняя панель: 82.3 x 70.4 x 10.1 мм
  – крышка розетки: 42.5 x 21.5 мм
• Вес:
  – передняя панель: 25 г
  – крышка розетки: 8 г
